Kundenspezifische, runde, wasserdichte Bajonett-Steckverbinder der YMA-Serie

Heim / Produkte / Anti -Wasser- und Stromanschlüsse / YMA -Serie
Empfohlene Produkte
Rufen Sie unser Büro an

+86 176 0151 5794

E-MAIL

Hersteller von runden, wasserdichten Bajonettsteckverbindern der YMA-Serie

Produkteinführung

• Verbindungsmethode der YMA -Serie: Schnelle Verbindung zum Bajonett Typ

• Verbindungsmethode der YMB-Serie: Gewinde Anti-Loosing-Verbindung

• Stecker und Steckdosen können mit Stiften oder Löchern ausgestattet werden, und die Beendigung ist das Schweißen.

• Mit Hyperboloid Drahtfeder -Buchse, Weichinsertion und Extraktion, geringer Kontaktwiderstand

• Fünf-Knopf-Positionierung hat Blind Insertion- und Fehleinstellungsverhütungsfunktionen

• Geeignet für Geräte und Kabel in harten Umgebungen wie Feuchtigkeit und Wassereintauchung

Die elektrische Verbindung zwischen Kabeln kann einer Wassertiefe von 55 Metern standhalten und ist versiegelt

• Ausführungsstandard: Q/321283HL05-2011

Technische Parameter

[Umweltleistung]

—— Temperatur: -55 ℃ ~ 200 ℃

——Relative Temperatur: 95% bei 60 ℃

—— Erlangungsleistung: Wassertiefe 0-55 Meter

—— Der Salzbeständigkeit: 1000 Stunden Edelstahl: Kupferlegierung beträgt 500 Stunden: Aluminiumlegierung beträgt 48 Stunden

—— Die Leckquote: Wenn die Luftdruckdifferenz zwischen der doppelten Kopfdichtungshöhle 5,07 × 10'Pa beträgt, ist die Leckquote nicht mehr als 46 Pa · cm³/s;
Wenn die Luftdruckdifferenz zwischen der Glasdichtung 1,01 × 10 Pa beträgt, beträgt die Leckrate nicht mehr als 1 × 10 pa · cm³/s.

—— Der elektrische Stecker verfügt auch über gute Anti -Mold, Anti -Sand und andere Leistung.

[Mechanische Eigenschaften]

--Fall. Passivierung aus rostfreiem Stahl, kupferchemische Nickelbeschichtung, Aluminiumchemikalie -Nickelbeschichtung

——Insifer: Thermosets

—— Alin -Versiegelungsring und Versiegelungsring: Siliziumgummi -Konontakte: Kupferlegierung Goldbeschichtung

- Vibration: Frequenz 10 ~ 2000 Hz Beschleunigung: 196m/s²

- Impact, Beschleunigung 980 m/s²

- Konstante Beschleunigung: 980 m/s

——Mechanisches Leben: 1000 mal

[Elektrische Leistung]

—— Kontakte Widerstand und Bewertungsstrom

Kontaktspezifikationen mm

Kontaktwiderstand Mω

Bewertungsstrom a

Schweißdrahtfass Innendurchmesser

Φ1.0

5

5

Φ1.2

Φ1.5

2.5

10

Φ1.8

Φ2.0

1.25

20

Φ2.5

Φ3.0

0.75

40

Φ3.0

——S Spannung, Spannung und Isolationsresistenz standhalten

Arbeitsumgebung

Nennspannung v

Spannungsspannung v

Isolationswiderstand Mω

Normaler Temperaturzustand

500

1500

≥5000

Heißer und feuchter Zustand

500

1125

≥ 100

Niederdruckstange (1KPa)

250

300

—— Anti-Elektromagnetische Interferenzabschirm: Bei 100 MHz ~ 1 GHz beträgt die Mindestabschwächung 60 dB.

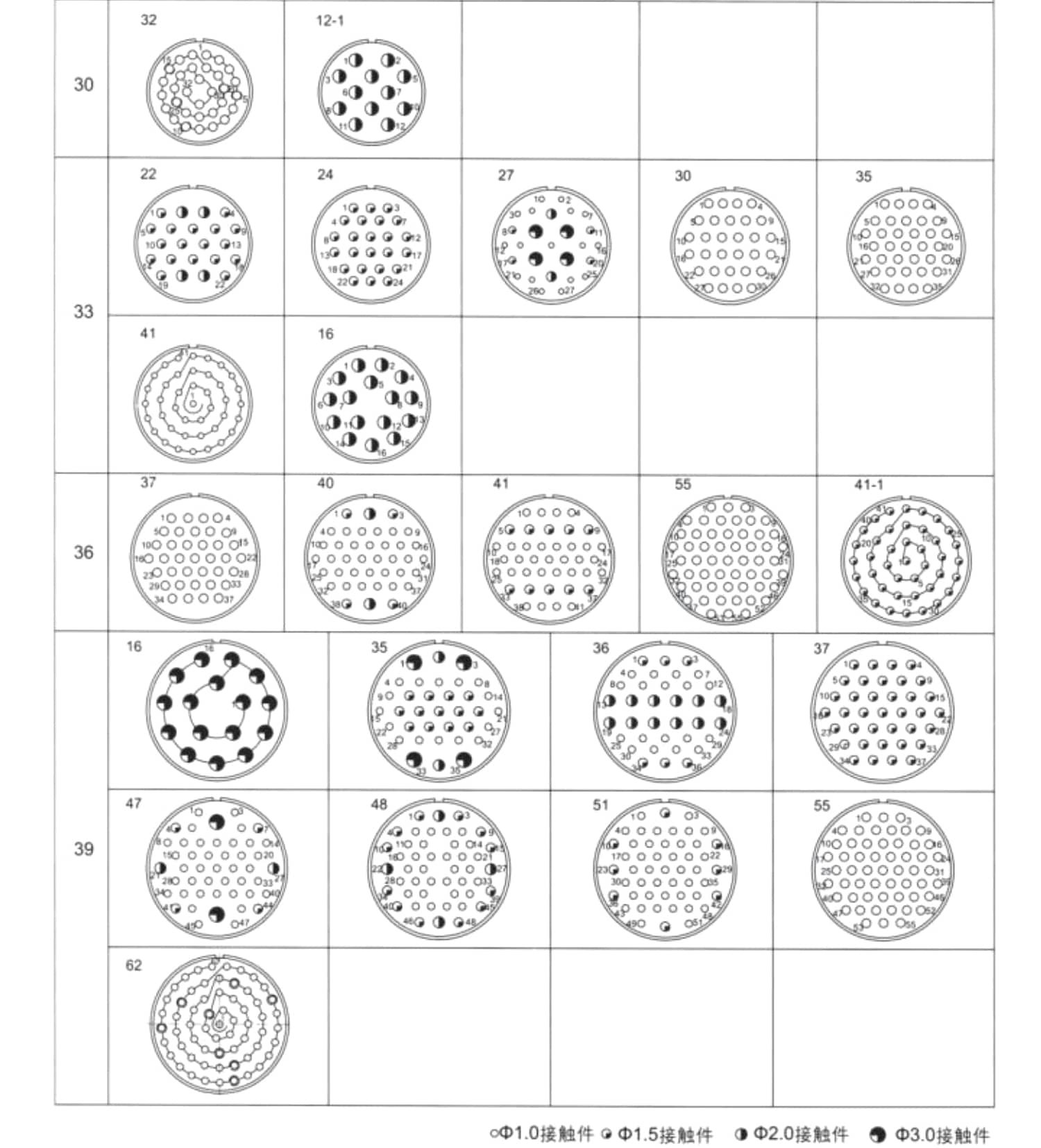

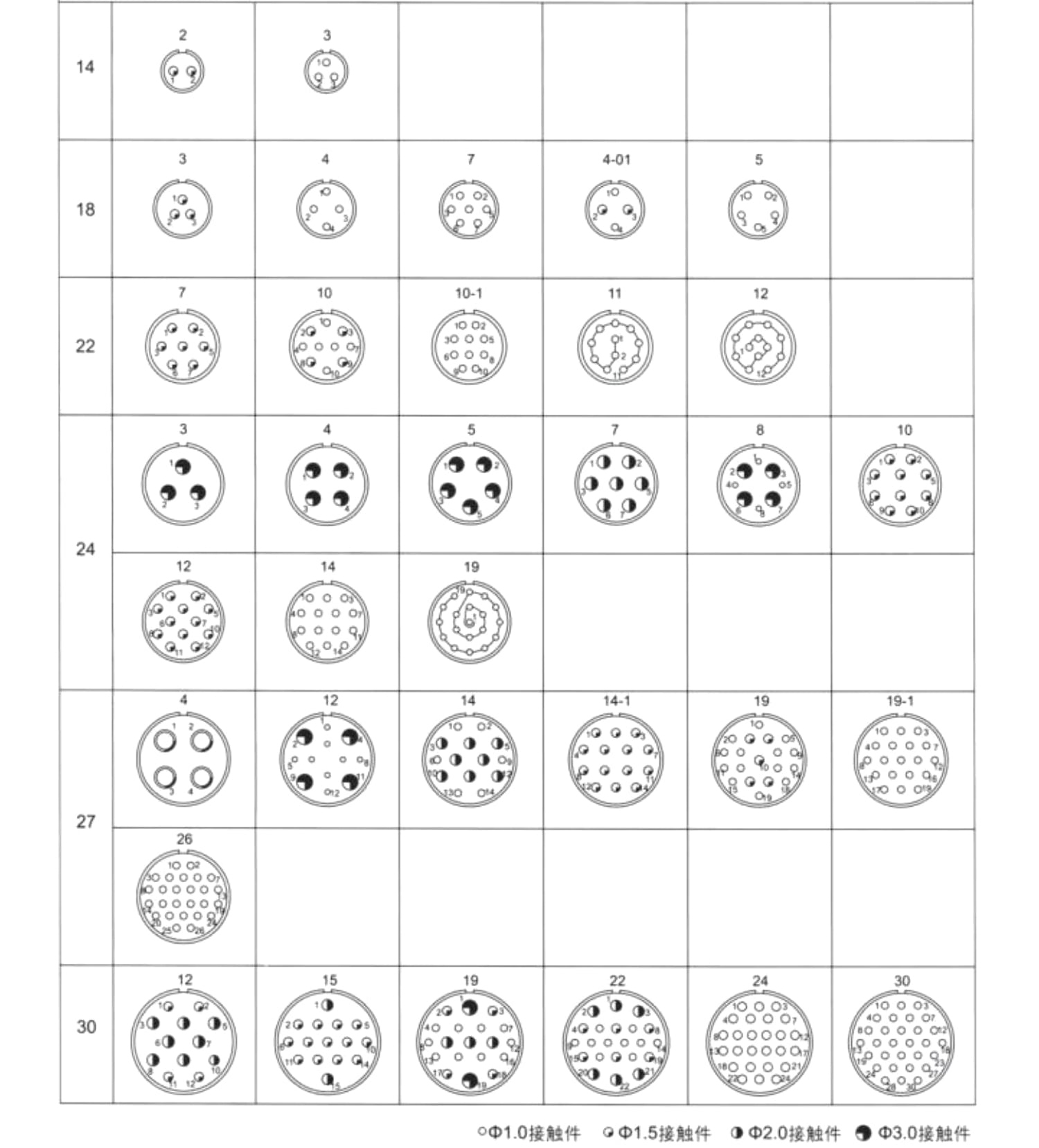

YMA 、 YMB -Serie Kontaktanordnung (Ansicht der Nadelmontage -Isolatorinsertionsoberfläche)

YMA 、 YMB -Serie Kontaktanordnung (Ansicht der Nadelmontage -Isolatorinsertionsoberfläche) 3



über uns

Leistungsstarker elektrischer Anschluss.

Taizhou Henglian Electric Co., Ltd. Das im April 2011 gegründete Unternehmen hat seinen Sitz in Taixing, einer Stadt am Flussufer, die als „Heimatstadt des Ginkgo“ bekannt ist. Es ist ein High-Tech-Unternehmen, das auf die Forschung und Entwicklung, Produktion und den Vertrieb von elektrischen Steckverbindern spezialisiert ist.

wir sind China Kundenspezifischer Hersteller runder wasserdichter Bajonettsteckverbinder der YMA-Serie Und OEM/ODM Lieferant runder, wasserdichter Bajonettsteckverbinder der YMA-Serie.

Es gibt mehr als 150 Mitarbeiter, darunter mehr als 30 Mitarbeiter mit verschiedenen beruflichen und technischen Titeln, Anlagevermögen in Höhe von 30 Millionen Yuan sowie verschiedene mechanische Verarbeitungsgeräte und Prüfgeräte.

In den letzten Jahren wurde das Unternehmen nacheinander als „Top-Ten-Unternehmen in der Stadt Zhangqiao“ und „Top-Ten-Unternehmen in der Stadt Zhangqiao“ eingestuft und gewann den „Taixing City Outstanding Contribution Award“ und andere Titel.

Zu den derzeit führenden Produkten des Unternehmens zählen runde elektrische Steckverbinder der Militärstandards Y11, Y17, Y27, Y50, YGD, YLH, YM, YW, J599I, J599II, J599III und XC, rechteckige elektrische Steckverbinder der Standardserien J7, J14, J20J, J29A, J30J und J63A sowie runde elektrische Steckverbinder der Standardserien Y2, Y4, YP, LYP, YD usw. Die Produkte decken Militärindustrien wie den Generalstab, die Allgemeine Bewaffnungsabteilung, die Abteilung für Marineausrüstung, das Zweite Artilleriekorps, Waffen, die Luft- und Raumfahrt, Kernenergie, den Eisenbahnverkehr, das Staatsnetz und die geophysikalische Erdölexploration ab. Das Unternehmen verfügt über ein Technikum sowie ein Qualitätsprüfzentrum und ist mit hochentwickelten Produktionsanlagen, modernen Prüfeinrichtungen sowie Inspektions- und Testmethoden ausgestattet. Die Produkte zeichnen sich durch Dreifach-Schutzfunktion, hohe Dichte, hohe Zuverlässigkeit, elektronische Kompatibilität usw. aus. Wir können verschiedene spezielle elektrische Steckverbinder für verschiedene Benutzer entwickeln und produzieren, um die Kundenanforderungen zu erfüllen.

Das Unternehmen ist ein qualifizierter Lieferant von militärischen elektronischen Komponenten, Schiffsausrüstung und Luft- und Raumfahrt für die Kommunikationsabteilung des Generalstabs und das Ministerium für Informationsindustrie. Es hat die Zertifizierung des Qualitätsmanagementsystems für Waffen und Ausrüstung GJB9001C-2017 und die Vertraulichkeitszertifizierung der zweiten Ebene für Waffen- und Ausrüstungsproduktions- und wissenschaftliche Forschungseinheiten bestanden.

Das Unternehmen hält stets am Unternehmensgeist fest, der auf „Integrität, Einheit und harter Arbeit, Wahrheitssuche und Innovation sowie dem Streben nach Exzellenz“ beruht, folgt dem Konzept „Marke schafft Wert“ und dient den Kunden von ganzem Herzen, wodurch Henglian schnell zu einem Branchenführer wurde.

Taizhou Henglian Electric Co., Ltd. Wir heißen Kunden aus dem In- und Ausland herzlich willkommen, uns zu besuchen und Geschäfte zu verhandeln!

Kontaktieren Sie uns
  • Fabrik
    Fabrik
  • Produktionslinie
    Produktionslinie
  • Montieren
    Montieren
  • Kabelbaumworkshop
    Kabelbaumworkshop
  • Produktdesign
    Produktdesign
  • Inspektionsausrüstung
    Inspektionsausrüstung
  • Inspektionsausrüstung
    Inspektionsausrüstung
  • Montieren
    Montieren
  • Fabrikbereich
    Fabrikbereich
  • Ehrenwand
    Ehrenwand
  • Produktanzeigeschrank
    Produktanzeigeschrank
  • Ausbildung
    Ausbildung
  • Ausbildung
    Ausbildung
  • Ausstehender Beitrag
    Ausstehender Beitrag
  • Sanya -Reise 10. Jubiläum
    Sanya -Reise 10. Jubiläum
  • Ausstellung
    Ausstellung
  • Ausstellung
    Ausstellung
  • Ausstellung
    Ausstellung
Ehrenurkunde
  • Zertifikat
  • Zertifikat
  • Zertifikat
  • Zertifikat
  • Zertifikat
  • Zertifikat
  • Zertifikat
  • Zertifikat
Einblick
Branchenkenntnisse

So installieren und entfernen Sie die YMA Series Circular Water of Bajonet Bajonettanschluss ?

Der kreisförmige wasserdichte Bajonett -Anschluss der YMA -Serie bietet eine effiziente und bequeme Installations- und Entfernungserfahrung durch eine Bajonett -Verbindungsmethode. Das Design verbessert nicht nur die Bequemlichkeit des Betriebs, sondern stellt auch die Stabilität und die Schutzleistung der Verbindung sicher. Unabhängig davon, ob in einer komplexen Umgebung oder in Situationen, in denen der Anschluss häufig ersetzt werden muss, kann der Anschluss der YMA -Serie sicherstellen, dass Benutzer den Betrieb problemlos abschließen und die Wartungszeit und -kosten reduzieren können. Gleichzeitig wird es mit seinen ausgezeichneten wasserdichten, staubdichtlichen und schocksicheren Eigenschaften in harten Umgebungen wie Militär-, Luft- und Raumfahrt- und Ölforschungen häufig eingesetzt.

1. Bajonettverbindungsdesign
Der YMA Series Connector nimmt ein Bajonett -Verbindungsdesign an. Richten Sie bei der Installation den Stecker und die Steckdose aus und drehen Sie im Uhrzeigersinn in die Bajonettposition. Nach dem Einfügen des Steckers stellt der interne Verriegelungsmechanismus sicher, dass der Stecker fest passt, um das Lösen oder Abfall zu vermeiden.
Mit diesem Bajonett -Design kann der Anschluss in kurzer Zeit eine stabile Verbindung abschließen, die für Szenarien, die eine schnelle Installation und Entfernung erfordern, sehr geeignet sind.

2. Installationsmethode
Anschluss einfügen: Schließen Sie den Stecker und die Steckdose an, um sicherzustellen, dass der Stecker in die richtige Position in der Steckdose eingefügt wird.
Rotationsschloss: Drehen Sie den Stecker vorsichtig, bis Sie einen "Klick" der Verriegelung hören, was darauf hinweist, dass die Verbindung fest repariert ist, um die Verbindungsstabilität und die Wasserdichtheit zu gewährleisten.
Keine Tools erforderlich: Während des Installationsprozesses sind keine speziellen Tools erforderlich, wodurch die technischen Anforderungen für die Betreiber verringert und die Installationseffizienz verbessert werden.

3. Demontage -Methode
Drehung entsperren: Drehen Sie beim Zerlegen des Anschließungssteckers gegen den Uhrzeigersinn, um den Bajonett -Verriegelungsmechanismus freizusetzen, und Sie können den Stecker problemlos herausziehen.
Einfach und schnell: Der Demontageprozess ist einfach und schnell und es ist nicht einfach, den Stecker oder die damit verbundenen Teile zu beschädigen. Es ist für Umgebungen geeignet, die häufige Demontage und Montage erfordern.
Keine Notwendigkeit für übermäßige Kraft: Das Steckerdesign berücksichtigt die Ergonomie. Es ist nicht erforderlich, während der Demontage übermäßige Kraft anzuwenden, um Schäden zu vermeiden, die durch übermäßiges Ziehen verursacht werden.

4. Wasserdicht und staubdichtes Design
Da der Anschluss der YMA-Serie einen hohen Schutzniveau (z. -Term stabiler Betrieb des Steckers.
Das externe wasserdichte Strukturdesign des Steckers stellt sicher, dass er bei extremem Wetter und hoher Luftfeuchtigkeit sicherlich miteinander verbunden und zerlegt werden kann.

5. Anti-Vibration und Schockleistung
Aufgrund seines Bajonetts-Verriegelungsmechanismus weist der YMA-Serienanschluss eine gute Anti-Vibration und Stoßfestigkeit auf. Selbst in einer Hochvibrationsumgebung kann der Anschluss eine stabile Verbindung aufrechterhalten und ist nicht einfach zu lockern.
Diese zuverlässige Verriegelungsstruktur ist sehr geeignet für den Einsatz in hochdarstellenden Umgebungen wie Eisenbahnen, Militär und Luft- und Raumfahrt.
